Segnale di sincronismo per ICS NAVI -RISOLTO !-

[Ciffino]

Oggi ho collegato il mio ICS ad un ingresso video esterno e ho incominciato le prove.
L'immagine si vede ma è completamente fuori sincronismo. Premetto che porto i segnali rgb dal baule all'ics e ho 5 mt di cavo, Come devono essere le caratteristiche dei segnali di sync? Livelli di tensione, ecc?

Sto guardando il pin 19 della scart, a me sembra che anche settato in rgb il ricevitore tv digitale butti fuori anche il video composito..... ma i sincronismi non li vedo.

Per ICS NAVI

Grazie, Umberto

[Elettriko]

Umberto , non so come funziona per l'Ics Navi...
Ma posso dirti che l'ultimo decoder che ho provato non aveva nulla collegato al pin 19 della scart , e che il segnale di sincronismo alla fine l'ho preso dal pin 20.
Prova , magari ti funziona.

[Ciffino]

Grazie, provo subito poi ti scrivo l'esito.
A dopo, ciao

Umberto

[Ciffino]

No, purtroppo provato or ora, il segnale è presente sul pin 19
Sono che a mè pare di vedere il video composito, sia in CVBS che in RGB

Nel primo caso me lo aspettavo, ma nel secondo mio aspettavo qualche cosa d'altro..........
O che questo tv reciver non lo fornisce o me lo devo tirare fuori con un lm1881.......

Boh, se qualcuno ha idee benvengano

Ciao
Umberto

[emiliano_rrq]

uguale se succede pure a me.non lo so che i devo fare. :S

[Ciffino]

Allora, piccolo ragionamento

Il sincronismo che digerisce l'ICS è il "sincronismo composito" e si tira fuori dal segnale video composito ed è un livello di tensione che va a -0,7V con larghezza stretta (sincronismo di riga) e con larghezza larga (sincronismo di quadro).

Mi aspettavo commutando l'uscita del tv reciver in RGB di trovare sul pin 19 della scart SOLO i picchi di tensione negativi con valore -0,7V riguardanti i sync e non tutto il segnale video composito, completo di burst, ecc.

Non vorrei che questo fatto gli desse noia

LETTO ORA IL DATASHEET DEL DISPLAY - NON GLI DA' NOIA PERCHE' IL DISPLAY TIRA FUORI I SINCRONISMI PROPRIO DAL SEGNALE VIDEL COMPOSITO

Ma allora che cavolo ha?
Umbe

[emiliano_rrq]

io ho rinunciato per il momento.ma appena finisco che ho cominciato,me dedico totalmente a questa.

[Ciffino]

Bene, se trovo il motivo lo posto. Mi piacerebbe misurare quello che fornisce un ricevitore tv funzionante, solo per confronto..........

Ciao
Umberto

[mimmo bt328]

ciao
hai collegato l'uscita video al connettore dell'unità navigatore nel bagagliaio?

[Ciffino]

Ciao Mimmo

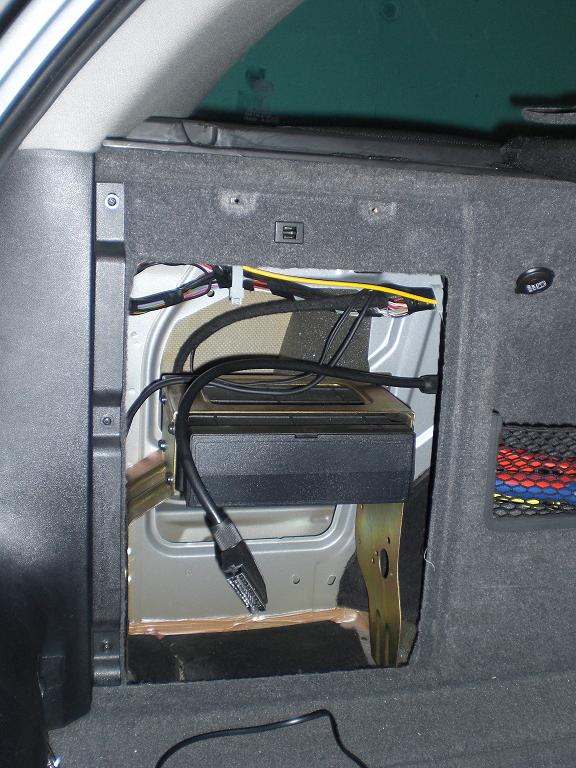

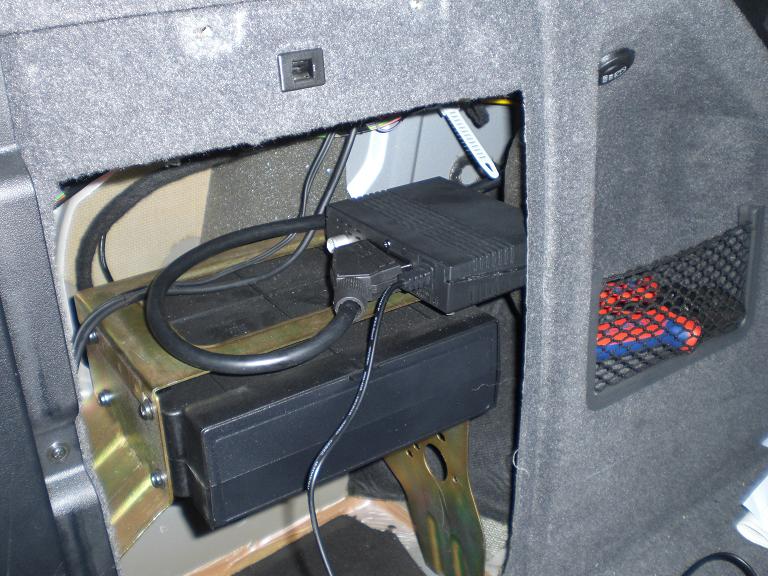

Ho portato un cavo scart dal cruscotto al bagagliaio, completo di cavi schermati all'interno.
Ho collegato insieme le masse di RGB e Video composito
Al momento ho lasciato per comodità la scart così da poterla inserire nel decoder tv

- Adesso vado a fare una foto e arrivo - Foto allegate

Scusami ma non ho capito quale uscita video dovrei collegare al navigatore.


Umberto
