Lampada portatarga sinistra spenta

[pg1965]

Ciao ragazzi, ho un problema non banale: lampada luce targa sinistra spenta e spia avaria luci accesa su ics. Ho comiciato chiaramente col sostituire la lampada.. purtroppo non era guasta. Ho verificato la massa (ok) e ponticellando il positivo che arriva alle luci di posizione posteriori , la lampada della targa si accende (ma la spia avaria su ics rimane accesa).
Ora, con schema E2010 (scaricato dal sito di Elettrico) in una mano e un tester nell'altra, ho appurato che non arriva il positivo su pin 1 (del portatarga) filo color viola.
Dallo schema, si evince che questo positivo parte dal quadro strumenti: (in particolare dal pin 4 connettore A del quadro schema E4010).
Considerando che le luci di posizione anteriori e posteriori, lato sinistro funziionano, le ipotesi sono 2: o quadro strumenti guasto o filo interrotto. Ho misurato la continuità del filo viola fin dove ho potuto nel bagagliaio ma non risulta interrotto. Mi rivolgo ai piu' esperti quali Elettrico: esiste un punto di giunzione intermedio dove verificare la presenza del positivo proveniente dal quadro strumenti oppure mi tocca smontare il quadro strumenti?
Grazie a tutti.

[Giuseppe1985]

Controlla che non si sia tagliato nella guaina in gomma tra auto e portellone.

[pg1965]

Ho verificato la continuità dal bagagliaio fino al portalampade della targa, compreso il tratto di filo che sta nella guaina di gomma tra portellone e carrozzeria: purtroppo non è li' l' interruzione.. magari. Grazie Giuseppe.

[giu]

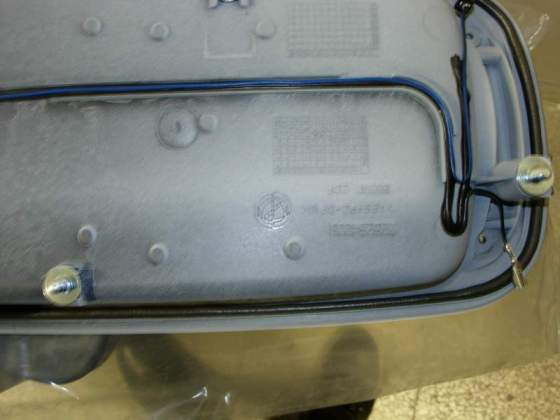

ciao,sempre se il fusibile e apposto , non ti resta che smontare il porta targa e verificare i fili dietro vedi allegato:

ps : dimenticavo nel dirti ,prima di smontare il tutto porta targa fai questa prova " sempre se non lo hai già fatto "
prova a invertire i portalapada , attacca il portalampada della luce targa quello funzionante dove non va ,
e vedi subito se e un problema di corrente oppure no, che non si sia rotto il portalampada ..........

[citrullo]

Non ho ben capito che prove hai fatto. In ogni caso le prove da fare sono queste (rif. schema E2010), ovviamente con interruttore fari chiuso (luci accese): 1) controllo presenza 12V verso massa su term 1 e 3 di F52 (portatarga, 1 o 3 a seconda della lampada); id. su blocchetto D85 term. 7 e 10; id. blocchetto D20 term. A4 e 5; quadro strumenti term. A4 e 2. Scaricati anche la disposizione componenti per identificare i blocchetti in questione. Se manca tensione sugli ultimi il guaio è nel quadro strumenti, altrimenti è un filo interrotto. Per questi controlli usare sempre tester analogico: quello digitale, a causa dell'altissima resistenza interna, segna tensione anche su resistenze elevate; anche meglio il vecchio sistema di una lampada a 12 V con due fili. C.

[pg1965]

Risposta per Citrullo: Non arriva tensione su F 52 pin 1 del portatarga. (misurando verso massa). A questo punto vorrei sapere dove è posizionato il connettore D 20 (Giunzione plancia posteriore), cosi' verifico se arriva la tensione sui pin 4 e 5, Se non dovesse arrivare tensione su questo connettore, devo necessariamente smontare il quadro strumenti. DOVE si trova il connettore di giunzione D20???. Grazie

[giu]

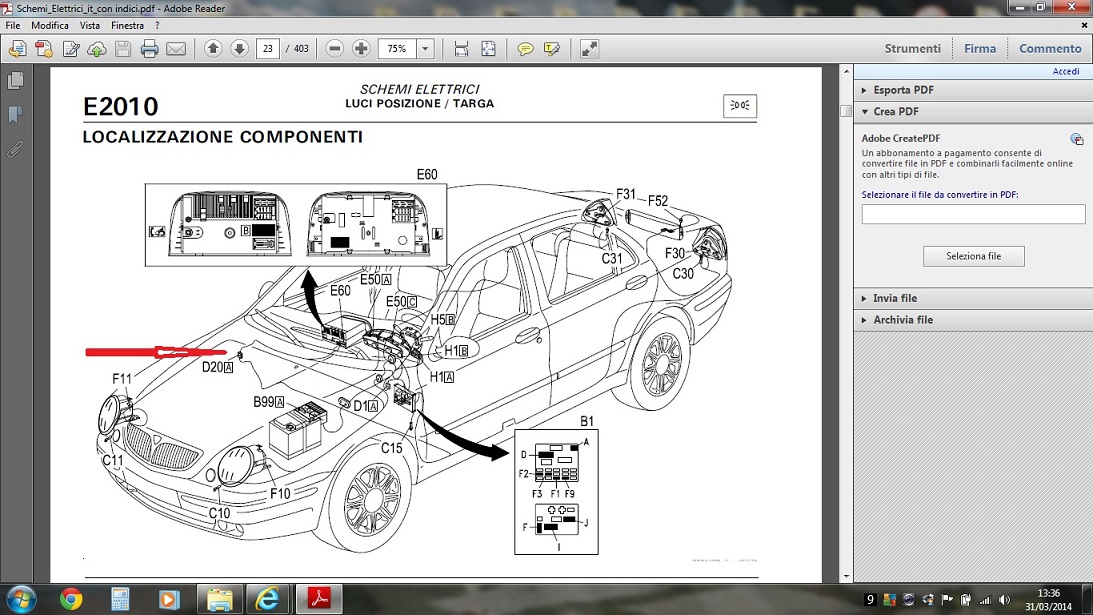

ciao guarda allegato la giunzione d20 dallo schema si trova nel vano motore ........................

[pg1965]

Grazie Giu, appena ho un minuto guardo nel vano motore, nel punto indicato dallo schema. ciao

[giu]

di nulla , anche se per me il problema lo hai nel porta targa dietro dove passano i fili , visto che da una parte va e li il problema ,

[Elettriko]

Purtroppo temo che il problema sia da attribuirsi al quadro strumenti.
Molto improbabile un problema al connettore D20 , che dovrebbe trovarsi sotto la plancia.
