Caricatore cd cavo da assemblare

[mic244]

Ciao a tutti, da manca il cavo del caricatore cd, ho provato con l'interfaccia per Volvo, non funziona... voglio provare a fare il cavo, qualcuno sa come viene collegato l'autoradio col caricatore originale? É un collegamento a 8 poli su mini iso anchesso a 8 poli. Ho provato a trovare qualche schema elettrico su internet senza esito positivo. Ciao Michele

[Giorgio]

Qui trovi lo schema del nit
http://www.viva-lancia.com/lancia_fora/ ... msg-981811

[Pietroth]

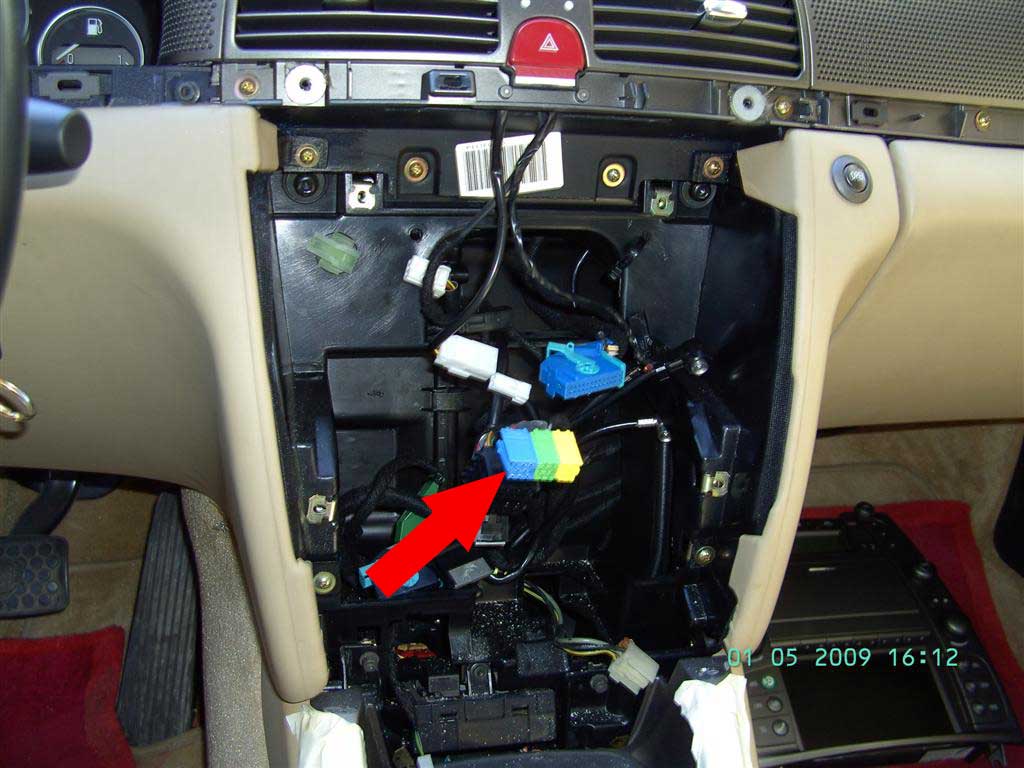

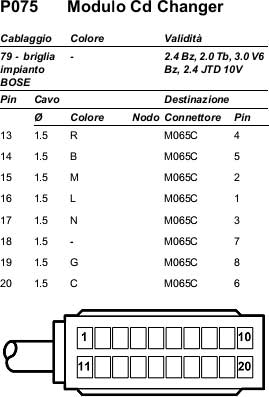

Oltre al link che ti ha postato Giorgio dove puoi vedere i collegamenti del Cd Changer dietro l'autoradio (NIT) che sarebbe il connettore mini ISO indicato dalla freccia, ti posto anche il connettore che si collega al CD Changer con la posizione dei rispettivi pin (è un connettore a 20 pin ma solo 8 sono quelli che ti interessano). Nel cablaggio originale nel mezzo del collegamento vi è un jack maschio/femmina per consentire di scattacare agevolmente il CD Changer.

PS- Se vuoi lo schema elettrico (ma a questo punto lo ritengo superfluo) devo disegnartelo ma mi devi dare un pò di tempo affinchè mi libero un pò dal lavoro.

Ciao

[Pietroth]

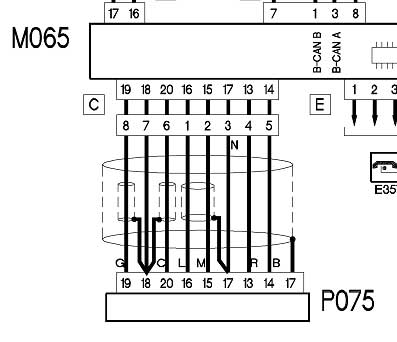

Anzi, ti posto lo schema del manuale d'officina che è molto semplice.

NB. vedi che alcuni fili vanno schermati.

[mic244]

Grazie per il vostro aiuto,
comunque non riesco a capire come collegare il tutto.

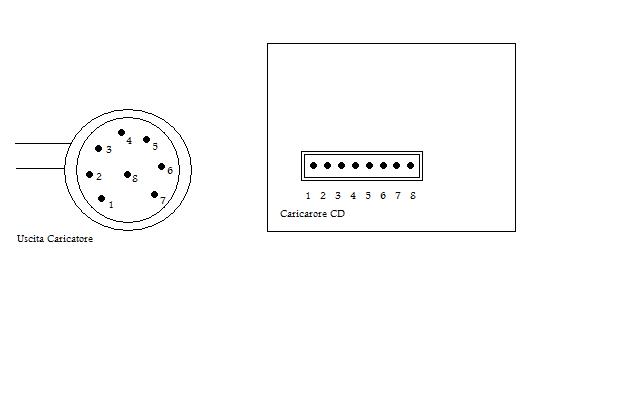

Ho allegato uno schema con numerazione del cablaggio,
ho gia provato a collegare il tutto con l' ordine seguente;
1 uscita con 1 entrata, 2 uscita con 2 entrata ecc.
non ha funzionato forse devo ponticellare qualche cavo. Qualcuno sa dirmi come devo collegare?
Grazie Michele

[Giorgio]

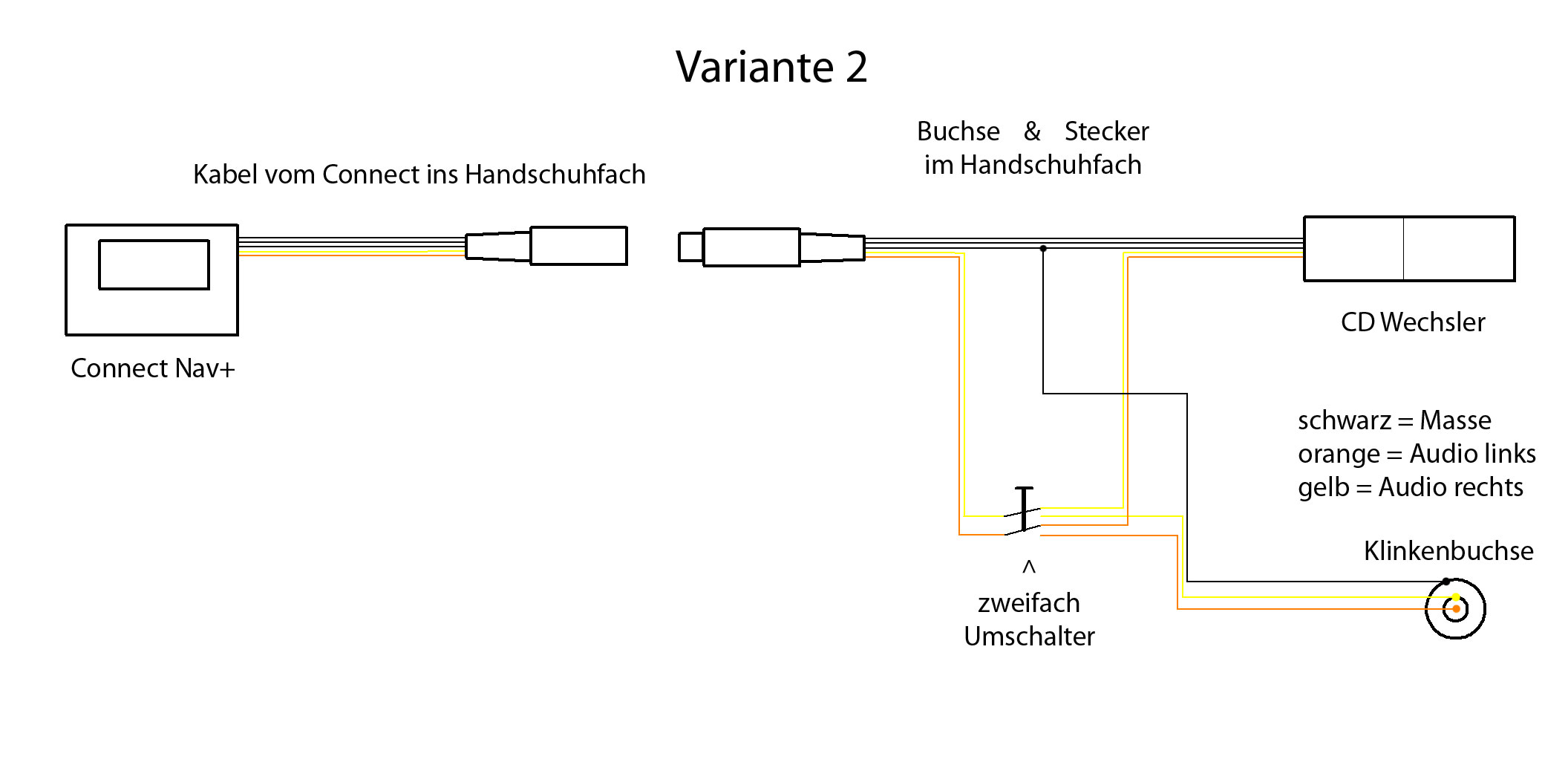

su questo schema sono segnati i fili dei canali audio, forse ti può servire

ps però non ho capito una cosa, ma ti hanno dato l'auto senza cavo del nit?

[Pietroth]

Usa un cavo 8 poli schermato, la calza và collegata alla carcassa del CD CHANGER.

[mic244]

Grazie dello schema, si mi hanno venduto la macchina
Senza cavo Giorgio. Le novità non finiscono mai...
dopo aver collegato i cavi con il tuo collegamento
Pietroth non ha funzionato, ho fatto l'autodiagnosi,
e mi segna che il caricatore è spento lo segnala con
OFF in tedesco AUS. É una tortura questo caricatore...
forse é rotto...
Ciao Michele

[Pietroth]

Scusa mic244 ma a te manca il tratto finale del cablaggio ? cioè jack a 8 poli Cd changer, oppure tutto il tratto che arriva dietro in NIT , perchè probabilmente se non arriva alimentazione, devi controllare i pin 15 e 17 sul connetore M065G dietro il NIT.

[mic244]

Grazie dei tuoi suggerimenti Pietroth,
ho comprato su Ebay in emulatore du Mp3,
sono Curioso se funziona. Ti faccio sapere.
Ma certo che te ne intendi della Thesis.
Sei elettrauto?
Ciao Michele
