Status Bericht Neuaufbau Motor für meine Fulvia
Re: Status Bericht Neuaufbau Motor für meine Fulvia
Hast Du dazu Bezugsquellen für Stehbolzen mit den richtigen Werten? Sind wohl 10.9.
Nein, die waren ja bereits im 1,6l drin. Und bei den 1,3 l macht das der Motorenbauer der auch
die mechn. Bearbeitung erledigt.
Nach den Berechnungsformeln komme ich auf ganz andere Werte als in der Literatur für Fulvia angegeben.
Welche Werte hier richtig sind erschließt sich mir dadurch nicht mehr.
Hat hier jemand verlässliche Werte für die Meistergewichte?
Ich kenne die Werte in der Literatur für Fulvia nicht.
Gruß Andreas
Nein, die waren ja bereits im 1,6l drin. Und bei den 1,3 l macht das der Motorenbauer der auch
die mechn. Bearbeitung erledigt.
Nach den Berechnungsformeln komme ich auf ganz andere Werte als in der Literatur für Fulvia angegeben.
Welche Werte hier richtig sind erschließt sich mir dadurch nicht mehr.
Hat hier jemand verlässliche Werte für die Meistergewichte?
Ich kenne die Werte in der Literatur für Fulvia nicht.
Gruß Andreas
Re: Status Bericht Neuaufbau Motor für meine Fulvia
meine Frage war nur dahin gehend, weitere gute Quellen für Material zu erschließen.
Das ich diese Arbeiten selbst erledige ist das eine, Materiallieferanten mit Qualität zu bekommen das andere.
Mit den Meistergewichten versuche ich weitere Infos einzuholen.
Hier gibt es lt. Fachbuch keine eindeutige Berechnungsformel für Schmalwinkel V-Motoren, da der Hubzapfenversatz nicht bei allen Motorentypen gleich ist.
Da wird auf die Herstellerangaben verwiesen. Eine zugesendete pauschale Berechnungsformel eines renommierten Motorenbauers ist somit falsch.
Somit müsste ich dann auf die Fulviatabelle im Buch zurückgreifen. Damit lassen sich dann aber keine Gewichtsveränderungen bei Kolben und Pleuel
Fehlerfrei berücksichtigen. Aber eine Grundüberprüfung mit evtl. Feinausgleich ist zumindest möglich.
Um die entstandene Frage vorwegzunehmen. Der Name des Buches ist mir nicht bekannt. Habe damals die entsprechenden Seiten aus dem Buch des Motoreninstandsetzers kopiert.
Gruß
Claus
Das ich diese Arbeiten selbst erledige ist das eine, Materiallieferanten mit Qualität zu bekommen das andere.
Mit den Meistergewichten versuche ich weitere Infos einzuholen.
Hier gibt es lt. Fachbuch keine eindeutige Berechnungsformel für Schmalwinkel V-Motoren, da der Hubzapfenversatz nicht bei allen Motorentypen gleich ist.
Da wird auf die Herstellerangaben verwiesen. Eine zugesendete pauschale Berechnungsformel eines renommierten Motorenbauers ist somit falsch.
Somit müsste ich dann auf die Fulviatabelle im Buch zurückgreifen. Damit lassen sich dann aber keine Gewichtsveränderungen bei Kolben und Pleuel
Fehlerfrei berücksichtigen. Aber eine Grundüberprüfung mit evtl. Feinausgleich ist zumindest möglich.
Um die entstandene Frage vorwegzunehmen. Der Name des Buches ist mir nicht bekannt. Habe damals die entsprechenden Seiten aus dem Buch des Motoreninstandsetzers kopiert.
Gruß
Claus
Besuchen Sie uns im Internet klicken Sie hier
Wir leben Lancia | Fulvia & Flavia Interessengemeinschaft
http://www.wir-leben-lancia.de
Wir leben Lancia | Fulvia & Flavia Interessengemeinschaft
http://www.wir-leben-lancia.de
Re: Status Bericht Neuaufbau Motor für meine Fulvia
Ok.
Stehbolzen kann bestimmt ARP liefern. Festigkeit würde ich 12.9. wählen. Da mehr Spielraum ( Zugfestigkeit/Streckgrenze )
http://arpcatalog.com
Unabhängig von den Gewichten benötigst du auch die Drehzahl bei der das dyn. Wuchten erfolgen sollte.
Gruß
Stehbolzen kann bestimmt ARP liefern. Festigkeit würde ich 12.9. wählen. Da mehr Spielraum ( Zugfestigkeit/Streckgrenze )
http://arpcatalog.com
Unabhängig von den Gewichten benötigst du auch die Drehzahl bei der das dyn. Wuchten erfolgen sollte.
Gruß
Re: Status Bericht Neuaufbau Motor für meine Fulvia
Ich hab bei mir damals umgerüstet. Auch die Pleuellagerschrauben und die Schrauben für die Schwungscheibe hab ich gegen ARP-Teile getauscht. Ich hab leider keine Bestellnummern mehr.
Es kann sein, dass die Stehbolzen damals von Vere Lancia kamen. Lagergassen-Verstärkung ist Eigenbau gewesen. Würde ich mir heute nicht mehr antun.
Für die Pleuellager hab ich ARP-Schrauben für den Renault Clio 16V geordert, Gewinde (M9x1) und Länge passten. Ist aber wohl gar nicht nötig. Die Lancia Schrauben sind allererste Sahne, und waren sogar ein Gramm leichter, als die ARP-Schrauben.
Gruß, Ali
Re: Status Bericht Neuaufbau Motor für meine Fulvia
Hallo Ali,
die Lagerverstärkung macht aber absolut Sinn.
Insbesondere wenn im Motor mal ein Schaden entsteht.
Wir hatten mal den Fall das eine Kurbelwelle sich verabschiedet hat. Bruch im Radius des Zapfen.
Ich suche mal nach den Bildern.
Außer der Welle sonst nix kaputt da die Welle seitlich
an den Stegen der Platte anlaufen konnte und so
nicht frei im Kurbelgehäuse wüten konnte.
Alles richtig gemacht.
Darüber hinaus stabilisierte es die Lagerstellen und versteift das Kurbelgehäuse. Weniger Verschleiß der Lagerstellen besonders das schmale Mittellager.
Gruß Andreas
die Lagerverstärkung macht aber absolut Sinn.
Insbesondere wenn im Motor mal ein Schaden entsteht.
Wir hatten mal den Fall das eine Kurbelwelle sich verabschiedet hat. Bruch im Radius des Zapfen.
Ich suche mal nach den Bildern.
Außer der Welle sonst nix kaputt da die Welle seitlich
an den Stegen der Platte anlaufen konnte und so
nicht frei im Kurbelgehäuse wüten konnte.
Alles richtig gemacht.
Darüber hinaus stabilisierte es die Lagerstellen und versteift das Kurbelgehäuse. Weniger Verschleiß der Lagerstellen besonders das schmale Mittellager.
Gruß Andreas
Re: Status Bericht Neuaufbau Motor für meine Fulvia
Die hat bei mir Track ein bzw. Umgebaut beim 1,3l.Ali wrote: ↑17 Dec 2021, 20:17Ich hab bei mir damals umgerüstet. Auch die Pleuellagerschrauben und die Schrauben für die Schwungscheibe hab ich gegen ARP-Teile getauscht. Ich hab leider keine Bestellnummern mehr.

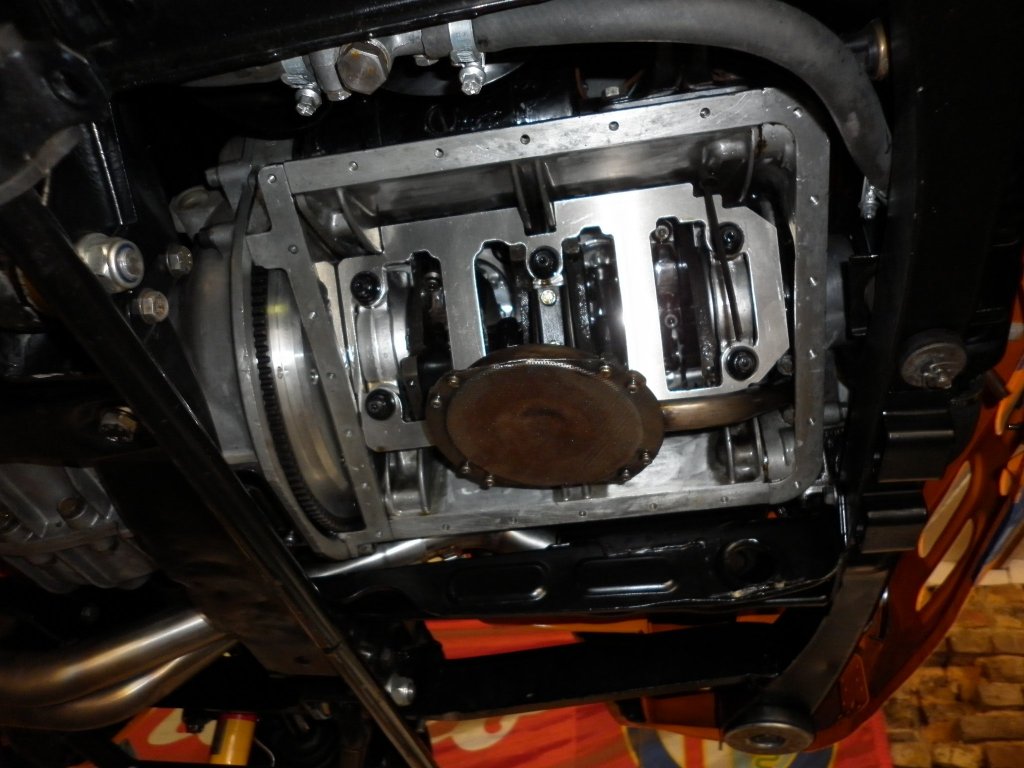

Es kann sein, dass die Stehbolzen damals von Vere Lancia kamen. Kurbeltrieb.jpg
Lagergassen-Verstärkung ist Eigenbau gewesen. Würde ich mir heute nicht mehr antun.
Für die Pleuellager hab ich ARP-Schrauben für den Renault Clio 16V geordert, Gewinde (M9x1) und Länge passten. Ist aber wohl gar nicht nötig. Die Lancia Schrauben sind allererste Sahne, und waren sogar ein Gramm leichter, als die ARP-Schrauben.
Gruß, Ali
Das ist nicht so einfach die nachträglich Einzubauen. Schließlich zentrieren sich die Lagerböcke an den Stehbolzen und die Lagegasse muss dann ja immer noch stimmen.
Wenn man das von Anfang an vorsieht werden die Lagerstellen erst ganz zum Schluss fertig bearbeitet.
In verschraubtem Zustand. Nun umgekehrt.
Gruß
- hobie16fun
- Posts: 55
- Joined: 14 Oct 2021, 10:08
- Location: Augsburg
- Contact:
Re: Status Bericht Neuaufbau Motor für meine Fulvia
Hallo
wenn die Zentrierungen ganz auf die Bolzen mit Zentrierung gehen musst Du wirklich die ganze Gasse nachfräsen und neu bohren. Wenn die Oberteile der Böcke geplant sind reicht dann nicht eine 5mm Alu Platte um die Schwingungen rauszunehmen evtl längere Schrauben verwenden? Das alles umzubauen beim 1,3 - lohnt sich das? Beim 1,6 könnte ich das verstehen wenn er ganz heiss werden soll.
Ich sammle jetzt mal Euren gesamten tollen Input zusammen um mal für spätere Generationen eine Sammlung zu haben an möglichen Vorschlägen.
Habt Ihr mal ein Bild wie Ihr neue Ventilführungen in gut bearbeitete Kanäle eingearbeitet hat (Auslass - Einlass)?
Gerne auch per P/N
wenn die Zentrierungen ganz auf die Bolzen mit Zentrierung gehen musst Du wirklich die ganze Gasse nachfräsen und neu bohren. Wenn die Oberteile der Böcke geplant sind reicht dann nicht eine 5mm Alu Platte um die Schwingungen rauszunehmen evtl längere Schrauben verwenden? Das alles umzubauen beim 1,3 - lohnt sich das? Beim 1,6 könnte ich das verstehen wenn er ganz heiss werden soll.
Ich sammle jetzt mal Euren gesamten tollen Input zusammen um mal für spätere Generationen eine Sammlung zu haben an möglichen Vorschlägen.
Habt Ihr mal ein Bild wie Ihr neue Ventilführungen in gut bearbeitete Kanäle eingearbeitet hat (Auslass - Einlass)?
Gerne auch per P/N
Fehler sind dafür da, dass man sie nur einmal macht - bis auf das Thema Autos....
https://fulviarallye.blogspot.com
https://jaguarots.blogspot.com
https://jaguarfhc.blogspot.com
https://jaguarmk340.blogspot.com
https://fulviarallye.blogspot.com
https://jaguarots.blogspot.com
https://jaguarfhc.blogspot.com
https://jaguarmk340.blogspot.com
- hobie16fun
- Posts: 55
- Joined: 14 Oct 2021, 10:08
- Location: Augsburg
- Contact:
Re: Status Bericht Neuaufbau Motor für meine Fulvia
hobie16fun wrote: ↑15 Dec 2021, 11:20Ich habe hier auch 3 unterschiedliche Kettenspanner liegen. In meinem "Heissen" Motor dann eine mit einer Messing Einpressung zum Zustrom Zylinder, der hier den Druck und Durchfluss schon minimiert (Deshalb habe ich auch in der Steigleitung keine Reduzierung eingebaut, habe jetzt kein Bild greifbar, das Loch war aber nach meiner Erinnerung unter 1mm dick. Auch die unterschiedlich langen Federn habe ich hier. Den Rückschlag Begrenzer - brauchen wir den wirklich oder reicht uns da die Feder? Ansonsten kann der ja nur nach erstem Einbau der Kette angepasst auf die dann aktuelle Längung erfolgen oder? Einfach ne Anschlagschraube verbauen und dann über dem Zylinder terminieren? Darf sich ja aber mit der Feder nicht beklemmen.racing wrote: ↑15 Dec 2021, 10:14 Zu den Ölbohrungen.
Die Steigleitung zum Kettenspanner bleibt unangetastet. Ist auch am bereits kleineren Durchmesser im Block erkennbar.
Kann man so machen wenn beim Kettenspanner die Drosselung bei 1,6mm liegt.
Aber immer die Kettenspanner vorher prüfen. Da gibt es unterschiedliche Versionen bezüglich der Drosselbohrung.
Von 1,6 über 2,5 bis hin zu 5,8mm alles gefunden. Ebenso die Verschlussschraube mit sowie auch ohne Bohrung.
Im Block beträgt der Durchmesser 4+0,2 mm.
Wer einen ganz "heissen" Motor baut kann zur Sicherheit noch eine mechan. Hubbegrenzung für den Kettenspanner verwenden.
Die Hülse muss dann bei eingebautem Motor geprüft werden und in der Länge angepasst werden damit man die Toleranzen
berücksichtigen kann und der Führungsschuh sich zwar noch bewegen kann aber auch nicht den freien Hub der Serie hat.
Somit reduziert man bei heissem aber abgestelltem Moto das Risiko das die Kette überspringt da sich der Öldruck im Spanner
rechtschnell abbaut und bei scharfen Nockenwellen durch Rückstellkräfte Bewegung erzeugt werden kann, je nachdem wo die
Nockenwellen zum Stehen kommen.
Gruß
Aber jetzt habe ich das mit dem Röhrchen aus Bremsleitung in der Feder kapiert / ich wollte es aussen wie bei der Schraube im Durchmesser herumbauen
Fehler sind dafür da, dass man sie nur einmal macht - bis auf das Thema Autos....
https://fulviarallye.blogspot.com
https://jaguarots.blogspot.com
https://jaguarfhc.blogspot.com
https://jaguarmk340.blogspot.com
https://fulviarallye.blogspot.com
https://jaguarots.blogspot.com
https://jaguarfhc.blogspot.com
https://jaguarmk340.blogspot.com
- hobie16fun
- Posts: 55
- Joined: 14 Oct 2021, 10:08
- Location: Augsburg
- Contact:
Re: Status Bericht Neuaufbau Motor für meine Fulvia

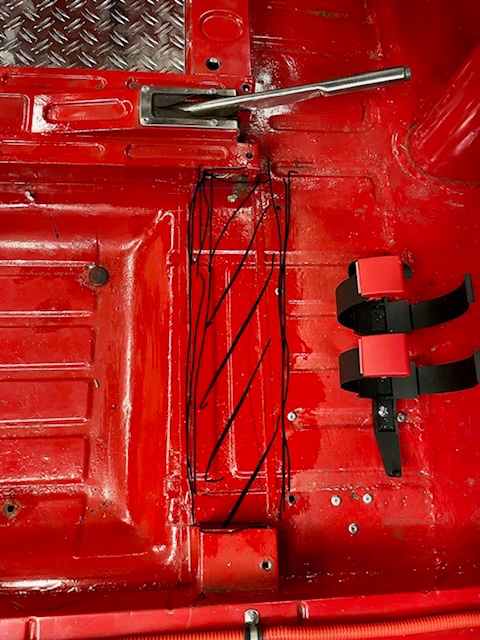

Zu der Querträger Suche:Ali wrote: ↑12 Dec 2021, 17:24 Der OMP - Käfig ist in Sachen Kopffreiheit eine einzige Katastrophe. Ich hab bei mir dicke Stahlplatten unter das Hauptrohr einschweißen müssen, um die Kopffreiheit, vor allem mit Helm, einigermaßen n den Griff zu bekommen.
