Ook kachelproblemen

[frankp7]

Mijn kachelmotor draaide niet meer, daarom heb ik hem vervangen. Nu werkt die nog niet. Hij krijgt geen stroom, denk ik. Met een metertje krijg ik niets binnen op de twee grote contacten van de stekker. Als ik op een grote contact en één van de kleine contacte meet, zie ik de meter op en af gaan als ik op de aanjagerknop duw (meer en minder) Zou de relais gedeeltelijk kapot zijn, zo, ja waar staat die? Of kan dat iets anders zijn?

[de Wit]

Volgens mij zit het relais onder de motorkap , bestuurderszijde en dan tussen schutbord en raam in als ik me niet vergis (mijn Lybra staat nu even kilometer verderop vanwege ikke nu aan het werk (td) ) .

[dickh]

Heb even in de boeken zitten kijken maar kan geen kachelmotorrelais vinden, alleen 2 zekeringen (in interieur-kastje). Die motor heeft een variabele snelheid dus een relais is ook niet erg logisch voor deze component lijkt me.
Ik zou dus eerst eens op zoek gaan naar een mogelijk kaduuke zekering. Zie instructieboekje blz 186 e.v.

-

[frankp7]

Onder de middenconsole zit ook een relais en een oranje draad loopt van daar naar de aanjager (motor) zou dat de relais niet kunnen zijn?

[frankp7]

Al mijn zekeringen lijken me in orde

[dickh]

Yep, werkplaatshandboek heeft het inderdaad over een relais (J35), zit boven aan de rechterkant op het kachelhuis gemonteerd zo te zien (dus links van de aanjager). Zie bijlagen (ik zie niet zo gauw hoe je een afbeelding kunt inserten in het bericht zelf, dus ik bijlaag maar even).

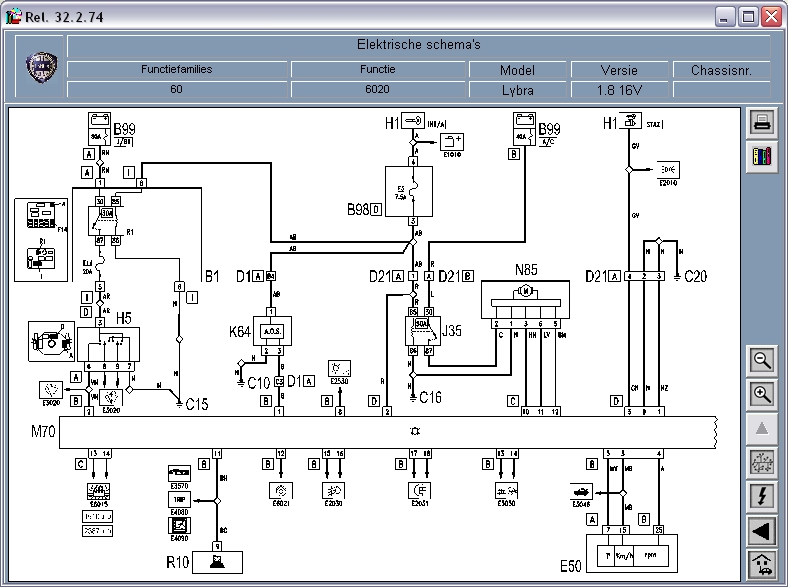

In het schema is N85 de aanjager en J35 dus het gewraakte relais.
Dat relais moet je er zo te zien naar boven uit kunnen trekken.

Good luck...(tu)

[frankp7]

Hey, dickh,

Dat is de relais die ik zag in de middenconsole. Ik moet die interdaad naar boven trekken. Nu maar hopen dat het hiermee opgelost is.

Hartelijk bedankt.

[dickh]

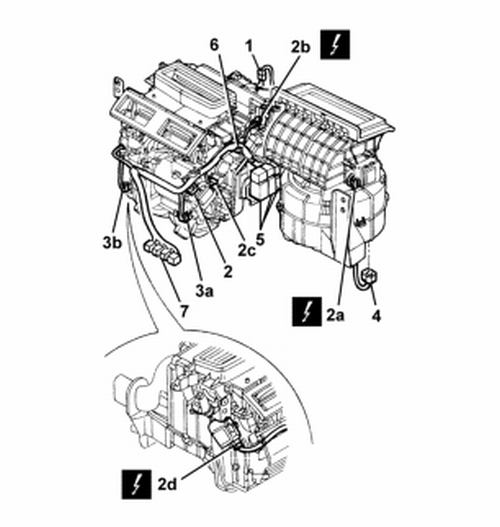

Bonbon - vergeten te vermelden voor de geïnteresseerde kijkert: het relais in kwestie op de slooptekening (niet het elektrieke schema) is gemarkeerd als nr. 5.

- Dick

[frankp7]

Heren,

Ik heb de relais vervangen, alles werkt weeral.

Bedankt voor de hulp

Frank
