Hallo,
Na heel veel uitzoekwerk is het mogelijk om op je originele LCD scherm van je Connect een composiet video input te maken die je simpel kan inschakelen om daarop bijvoorbeeld een rearview camera op aan te sluiten. Volgende stap wordt om door middel van de SOS knop verschillende inputs te selecteren waardoor er ook een Media speler, en een DVB-T ontvanger beschikbaar zal zijn.
Voorbeelde van de camera is hieronder te zien.
https://www.youtube.com/watch?v=Xyy3yLR ... m2WKsXR-Bw
Achteruit rij Camera
-
Kappa.Lancia.Name
- Posts: 348
- Joined: 27 Dec 2008, 16:59
Re: Achteruit rij Camera
Dat is mooi werk!
Ik ben wel benieuwd naar de schema's en het hoe en wat.
Marc
Ik ben wel benieuwd naar de schema's en het hoe en wat.
Marc
Groetjes, Marc
marc@lancia.name
Http://www.lancia.name
2003 Thesis Emblema (814 Nero Caravaggio) 3.0 V6 24v
1989 Delta HF Turbo (Wit-Martini 1) 1.6i 8v
EX:
2009 Delta III (bi-colore Mica Lancia Blauw-Mat Zwart) 1.6 mjet
2006 Musa (100th editie bi-colore Grijs-Blu Cimablue) 1.4 16v Platino
2004 Thesis (678/a Grigio Cellini) 2.4jtd 20v
1999 Delta II (Groen) 1.8i
1995 Kappa Sedan (506 Goud-Wit) 2.4i 20v
1989 Delta HF Turbo (Antraciet) 1.6i 8v
1986 Y10Turbo (Rood) 1049cc
marc@lancia.name
Http://www.lancia.name
2003 Thesis Emblema (814 Nero Caravaggio) 3.0 V6 24v
1989 Delta HF Turbo (Wit-Martini 1) 1.6i 8v
EX:
2009 Delta III (bi-colore Mica Lancia Blauw-Mat Zwart) 1.6 mjet
2006 Musa (100th editie bi-colore Grijs-Blu Cimablue) 1.4 16v Platino
2004 Thesis (678/a Grigio Cellini) 2.4jtd 20v
1999 Delta II (Groen) 1.8i
1995 Kappa Sedan (506 Goud-Wit) 2.4i 20v
1989 Delta HF Turbo (Antraciet) 1.6i 8v
1986 Y10Turbo (Rood) 1049cc
Re: Achteruit rij Camera
Ik ben ook zeer geïnteresseerd... is de 'uitvinder' bij iemand bekend?
Gergely
driving a thesis... what else...
| 2005 | 3.2V6 24V | Comfortronic | Emblema | ext 472 Odyssea | int 410 Tobacco Pelle Poltrona Frau |
eerder: | 2004 | 2.4JTD 20V | Comfortronic | Emblema | ext 657 Grigio Tiepolo | int 502 Beige Pelle | 330000km
.
driving a thesis... what else...
| 2005 | 3.2V6 24V | Comfortronic | Emblema | ext 472 Odyssea | int 410 Tobacco Pelle Poltrona Frau |
eerder: | 2004 | 2.4JTD 20V | Comfortronic | Emblema | ext 657 Grigio Tiepolo | int 502 Beige Pelle | 330000km
.
Re: Achteruit rij Camera
Beste mede thesis rijders.
Het is mogelijk om op de lancia Thesis Connect LCD scherm een video input te maken.
Er zijn enkele gebruikers die wat hebben geprobeerd om het RGB signaal wat van de connect afkomt te converteren
naar HDMI of VGA. Dit is echter niet mogelijk omdat de synchronisatie dermate afwijkt dat geen enkele scaler/interface dit begrijpt.
Maar het originele scherm dat in de Thesis word gebruikt is wel geschikt voor een composite video signaal. in de link http://www.eurologics.nl/files/LTE072T-4408.pdf een manual van een soort gelijk scherm. Het LCD scherm heeft standaard al een composiet video ingang aan boord alleen die wordt niet gebruikt, wel wordt de RGB input gebruikt.
Als je kijkt naar pagina 8 staat daar dat PIN 6 de CVBS ingang is en die wordt geschakeld door PIN 13 hoog of laag te maken (5V).

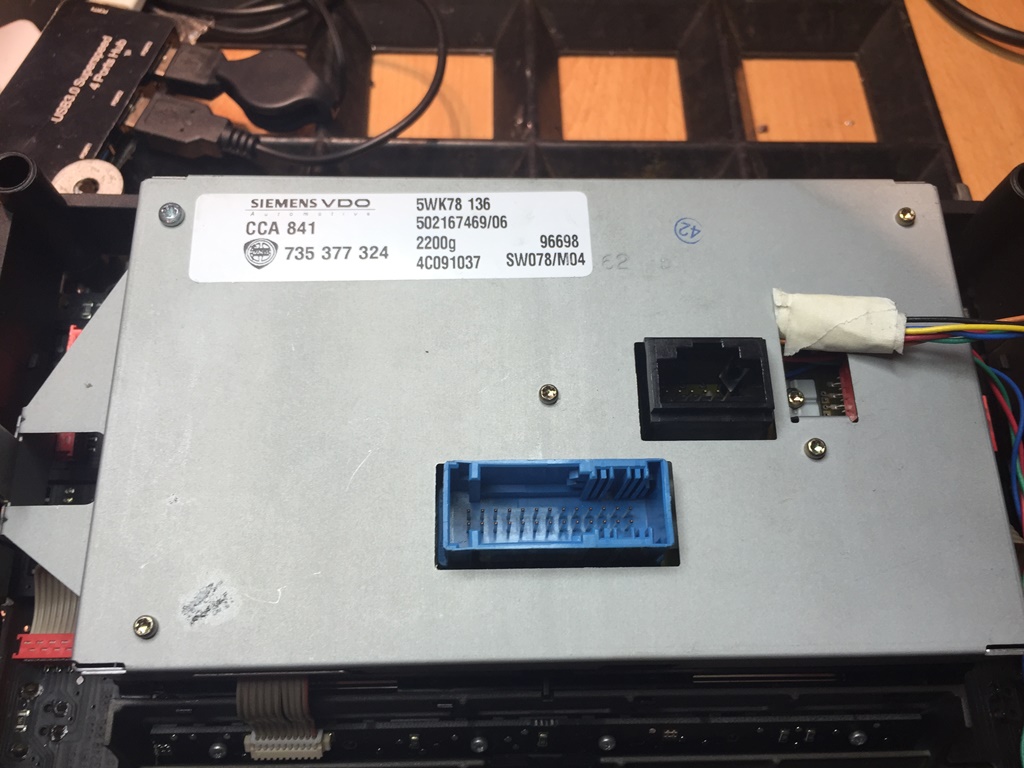

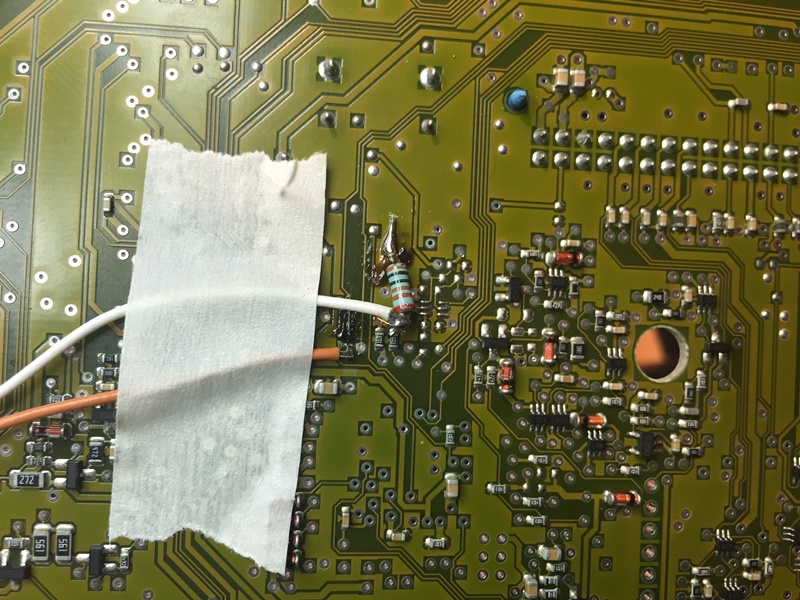

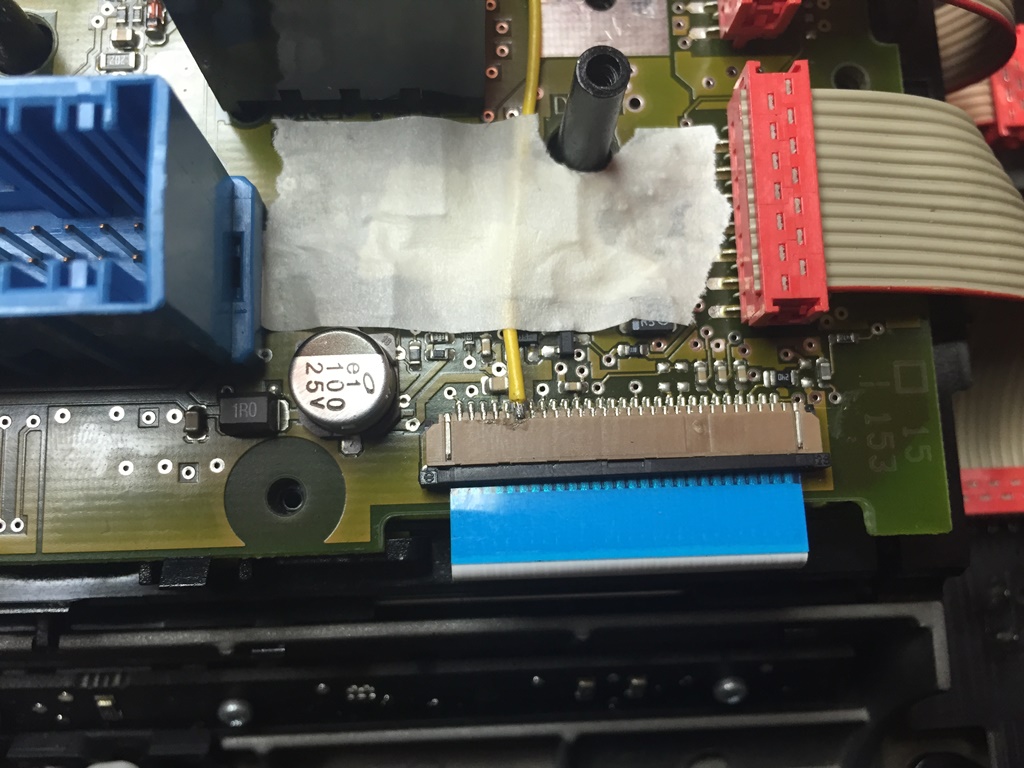

Op bijgevoegde foto's is duidelijk te zien dat het gele draadje de nieuwe CVBS ingang is. Ik schakel dit met het oranje en witte draadje in en uit met behulp van een relais.
Als je de spoortjes volgt vanaf pin 13 op de flatcable connector dan spreekt het voorzich. Het enigste wat je nodig hebt is een klein relais van 12V en een 10Kohm weerstand.
Een scherp mesje om de printsporen door te krassen zodat je het weerstandje kan monteren en pin 6 (CVBS) ligt standaard aan massa, die moet je dus ook vrijmaken.
In mijn geval is het type scherm een NTSC versie, en gebruiken we hier in europa meestal PAL.
Voor een camera maakt het niet zo heel veel uit, je hebt wat minder beeldlijnen maar de betonnen paaltjes zijn prima zichtbaar. Wil je wat anders aansluiten hou hier dan rekening mee. Ik heb er zelf nog een mediaplayer erbij ingebouwd en deze heb ik op NTSC ingesteld en dat werkt prima.
Enige kennis met electronica is wel gewenst want het is een beetje priegel werk, maar het is prima te doen.
Succes...
Het is mogelijk om op de lancia Thesis Connect LCD scherm een video input te maken.
Er zijn enkele gebruikers die wat hebben geprobeerd om het RGB signaal wat van de connect afkomt te converteren
naar HDMI of VGA. Dit is echter niet mogelijk omdat de synchronisatie dermate afwijkt dat geen enkele scaler/interface dit begrijpt.
Maar het originele scherm dat in de Thesis word gebruikt is wel geschikt voor een composite video signaal. in de link http://www.eurologics.nl/files/LTE072T-4408.pdf een manual van een soort gelijk scherm. Het LCD scherm heeft standaard al een composiet video ingang aan boord alleen die wordt niet gebruikt, wel wordt de RGB input gebruikt.
Als je kijkt naar pagina 8 staat daar dat PIN 6 de CVBS ingang is en die wordt geschakeld door PIN 13 hoog of laag te maken (5V).
Op bijgevoegde foto's is duidelijk te zien dat het gele draadje de nieuwe CVBS ingang is. Ik schakel dit met het oranje en witte draadje in en uit met behulp van een relais.
Als je de spoortjes volgt vanaf pin 13 op de flatcable connector dan spreekt het voorzich. Het enigste wat je nodig hebt is een klein relais van 12V en een 10Kohm weerstand.
Een scherp mesje om de printsporen door te krassen zodat je het weerstandje kan monteren en pin 6 (CVBS) ligt standaard aan massa, die moet je dus ook vrijmaken.
In mijn geval is het type scherm een NTSC versie, en gebruiken we hier in europa meestal PAL.
Voor een camera maakt het niet zo heel veel uit, je hebt wat minder beeldlijnen maar de betonnen paaltjes zijn prima zichtbaar. Wil je wat anders aansluiten hou hier dan rekening mee. Ik heb er zelf nog een mediaplayer erbij ingebouwd en deze heb ik op NTSC ingesteld en dat werkt prima.
Enige kennis met electronica is wel gewenst want het is een beetje priegel werk, maar het is prima te doen.
Succes...
- Attachments
-
- image72.jpg (237.67 KiB) Viewed 575 times
-
- image31.jpg (233.5 KiB) Viewed 575 times
-
- image21.jpg (208.44 KiB) Viewed 575 times
-
Kappa.Lancia.Name
- Posts: 348
- Joined: 27 Dec 2008, 16:59
Re: Achteruit rij Camera
Hoi John,
Goed uitzoekwerk. Hier ga ik zeker iets mee doen. Dat opent vele mogelijkheden.
Bedankt.
Marc
Goed uitzoekwerk. Hier ga ik zeker iets mee doen. Dat opent vele mogelijkheden.
Bedankt.
Marc
Groetjes, Marc
marc@lancia.name
Http://www.lancia.name
2003 Thesis Emblema (814 Nero Caravaggio) 3.0 V6 24v
1989 Delta HF Turbo (Wit-Martini 1) 1.6i 8v
EX:
2009 Delta III (bi-colore Mica Lancia Blauw-Mat Zwart) 1.6 mjet
2006 Musa (100th editie bi-colore Grijs-Blu Cimablue) 1.4 16v Platino
2004 Thesis (678/a Grigio Cellini) 2.4jtd 20v
1999 Delta II (Groen) 1.8i
1995 Kappa Sedan (506 Goud-Wit) 2.4i 20v
1989 Delta HF Turbo (Antraciet) 1.6i 8v
1986 Y10Turbo (Rood) 1049cc
marc@lancia.name
Http://www.lancia.name
2003 Thesis Emblema (814 Nero Caravaggio) 3.0 V6 24v
1989 Delta HF Turbo (Wit-Martini 1) 1.6i 8v
EX:
2009 Delta III (bi-colore Mica Lancia Blauw-Mat Zwart) 1.6 mjet
2006 Musa (100th editie bi-colore Grijs-Blu Cimablue) 1.4 16v Platino
2004 Thesis (678/a Grigio Cellini) 2.4jtd 20v
1999 Delta II (Groen) 1.8i
1995 Kappa Sedan (506 Goud-Wit) 2.4i 20v
1989 Delta HF Turbo (Antraciet) 1.6i 8v
1986 Y10Turbo (Rood) 1049cc
Re: Achteruit rij Camera
johnbosch Schreef:
-------------------------------------------------------
> Beste mede thesis rijders.
> ...
> http://www.eurologics.nl/files/LTE072T-4408.pdf
...
> Succes...
Hoe het inschakelen van video-modus op het LCD?
Aangesloten video op tft is duidelijk voor mij.
dankjewel
vriendelijke groeten
Bronx
-------------
How you turn on video mode on lcd ?
Connected video on tft is clear for me.
Thank you
Best regards
Bronx
-------------------------------------------------------
> Beste mede thesis rijders.
> ...
> http://www.eurologics.nl/files/LTE072T-4408.pdf
...
> Succes...
Hoe het inschakelen van video-modus op het LCD?
Aangesloten video op tft is duidelijk voor mij.
dankjewel
vriendelijke groeten
Bronx
-------------
How you turn on video mode on lcd ?
Connected video on tft is clear for me.
Thank you
Best regards
Bronx
Re: Achteruit rij Camera

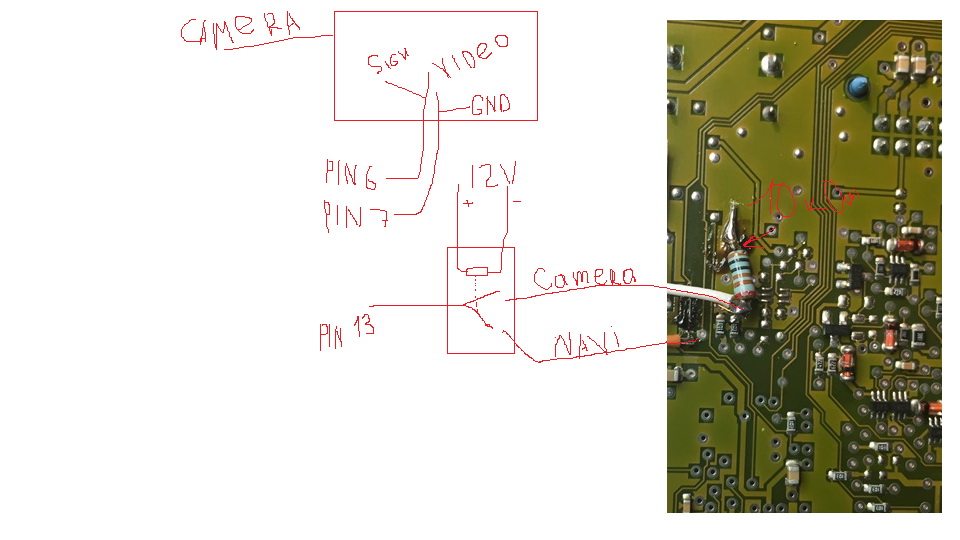

You can switch to video mode to switch Pin 13 to GND or 5V.
this will chande the mode to CVBS or RGB (used for the navigation)
Hope this clear out
this will chande the mode to CVBS or RGB (used for the navigation)
Hope this clear out
-
AndreyMucha
- Posts: 44
- Joined: 13 May 2009, 13:20
Re: Achteruit rij Camera
Goedendag.
U kunt meer foto's te bekijken? Ik kom uit Wit-Rusland, sorry voor de taal.
U kunt meer foto's te bekijken? Ik kom uit Wit-Rusland, sorry voor de taal.
- Attachments
-
- kamera.jpg (109.54 KiB) Viewed 575 times
