chiarimento da esperto impianto elettrico

[gfmanitto]

Salve. Se a qualcuno può interessare io ho ingrandito e stampato uno schema in formato A2 che poi ho arricchito con qualche numerazione dei fili e note riferiti alla GT 3C. Premetto che il tutto è fatto alquanto ...alla buona.
Saluti.

[2800PF]

Sarebbe utilissimo se mi mandassi una scannerizzazione

[pgiorgio]

Nella mia Flaminia Touring l'impianto elettrico non è stato mai toccato; quando si inserisce la freccia non si percepisce alcun rumore.
Ciao, Giorgio

[2800PF]

Gentilmente mi potreste dire a cosa servono gli interuttori sul cruscotto che si trovano a destra e sinistra della canna dello sterzo subito sotto i tachimetri?
uno dovrebbe essere il comando dei fendinebbia( ma non so se il destro o il sinistro), l'altro il lampeggio abbagliante.
Inoltre qualcuno sa chi crea la depressione nel barattolo del liquido tergicristallo per farlo funzionare?
Grazie

[gfmanitto]

La depressione viene captata dallo stesso circuito che la provvede al servofreno. Precisamente da una derivazione posta sulla valvola di non ritorno che sarebbe una specie di tubo a U rovesciata posto sulla paratia motore, proprio dietro al distributore di accensione.

[gfmanitto]

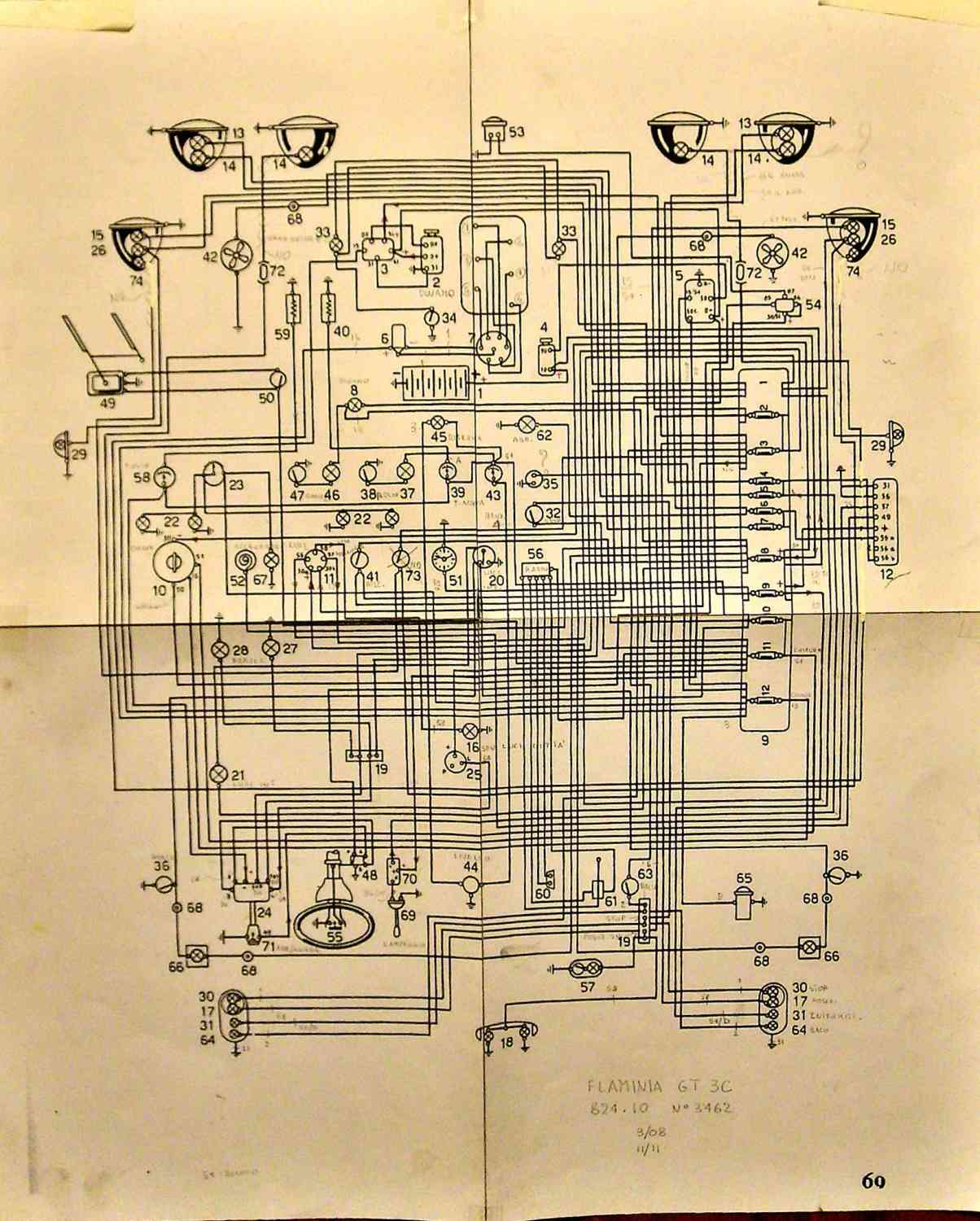

Posto gli schemi compressi di cui sopra nel caso possano interessare. Spero che dopo la compressione siano intelleggibili.
Sono gradite osservazioni e correzioni.
Saluti.
