informazione connettore telefono

[silverio]

Buon sabato a tutti,volevo chiedere se qualcuno sapeva quale pin e' quello positivo e quale quello negativo dell'ingresso telefono predisposto sotto il tunnel centrale,

[Elettriko]

Ciao
Eccoti una immagine del connettore maschio visto di fronte con i numeri dei pin :

In dettaglio :
1 = MUTE
5 o 3 * = MASSA AUDIO TELEFONO
4 = + AUDIO TELEFONO
7 = 12V SOTTO CHIAVE
8 = 12V ILLUMINAZIONE
9 = 12V DIRETTO
10 = MASSA

N.B. : * sullo schema , la massa audio è indicata sul pin 3 , mentre nella descrizione è indicata sul pin 5.

[silverio]

Ok,grazie sempre a disposizione sei.
Questa mattina vedro di sostituire il vecchio sistema vivavoce ormai obsoleto con uno della parrot con sistema blutooth che accetta fino a 5 dispositivi

[Taryisio]

Modifica interessante, potresti aggiungere qualche dettaglio e foto?
Grazie

[silverio]

Il kit in questione e' il parrot ck3100 che ho acquistato su ebay,viene a corredo gia' con tutti i cavi per effettuare la modifica,infatti basta estrarre l'ics scollegare i cavi delle casse e collegarci i cavi a corredo e la voce viene fuori dalle casse anteriori,per l'alimentazione stessa procedura scollegare cavi di alimentazione e collegarci i cavi a corredo,l'unica cosa diciamo piu' complicata e' far passare il filo del microfono esterno,io avevo gia' quello del vecchio kit quindi mi sono risparmiato questo passaggio,unica pecca e che il kit funziona solo sotto chiave.

[silverio]

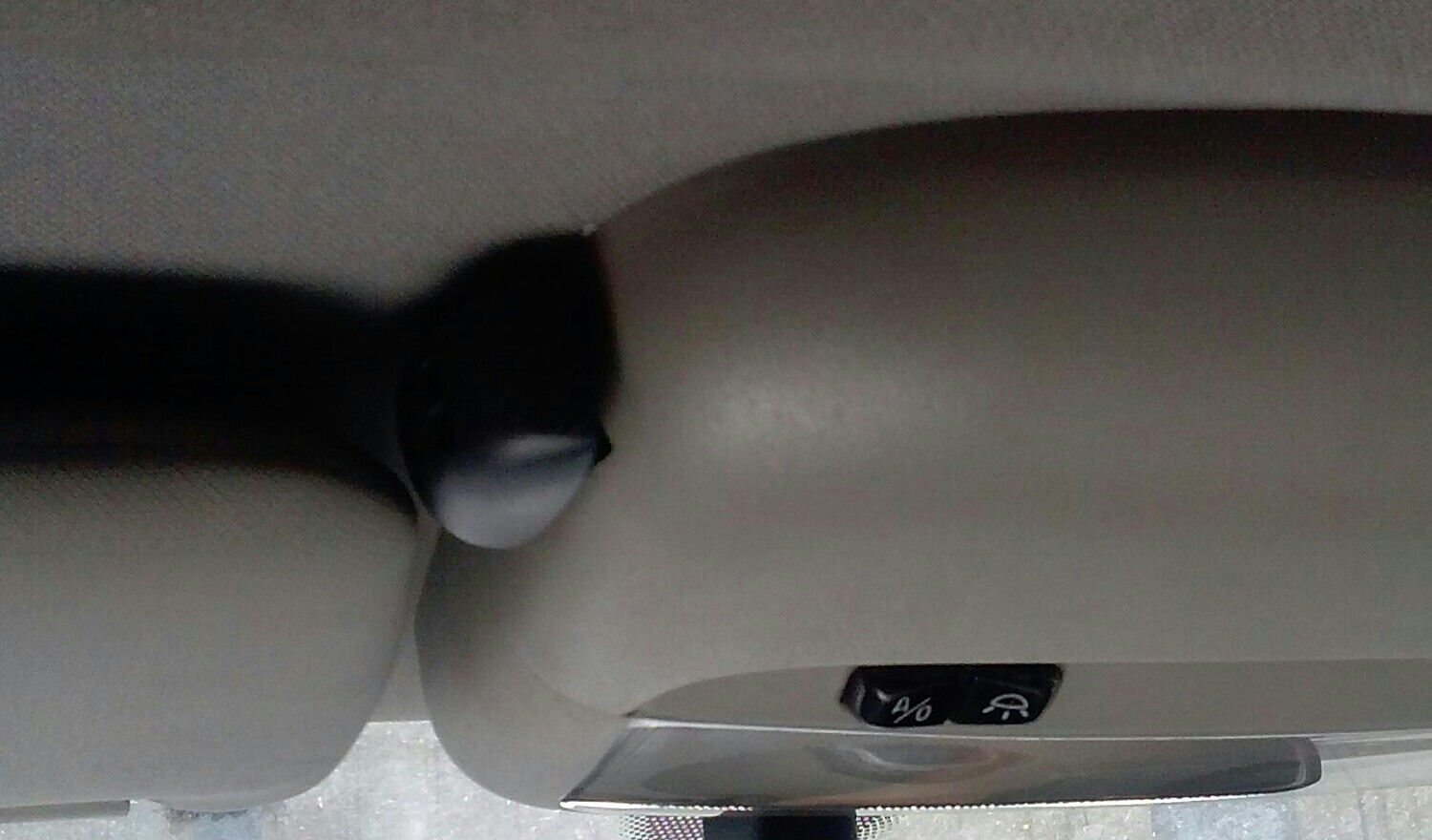

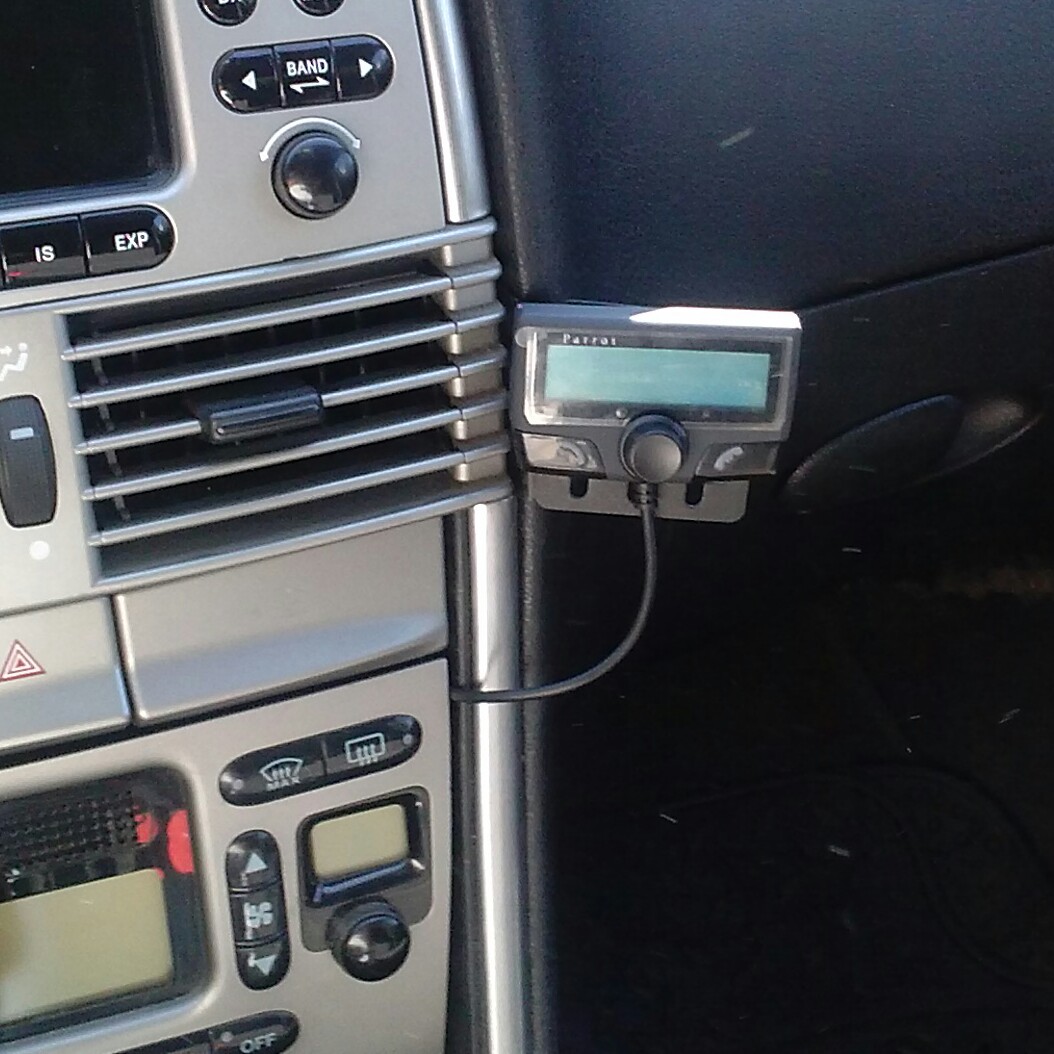

Due foto del lavoro finito,scusate per la definizione ma file piu' grandi non ne fa inserire

[Taryisio]

Ottimo, grazie delle info!
