Re: Riparazione serrature porte

Messaggio da leggere da albert »

Il motorino è a 12V. Con i dati impressi sul corpo ( marca e sigle varie) ero riuscito a trovarlo su internet. Fabbricazione cinese e possibilità di fornitura
solo per centinaia di pezzi. Il prezzo cadauno era veramente ridicolo. Non ricordo bene, ma comunque era molto al di sotto di 1 Euro/cad. Per questo mi arrabbio non poco quando vedo che per un particolare di pochi centesimi occorre sostituire tutto un complessivo che ti fanno pagare decine di Euro, non dando nemmeno la possibilità di cambiare solo il particolare danneggiato. Oltre al fatto che non si trovano più nemmeno i ricambi completi. Per chi ha la Kappa i tempi si fanno sempre più duri.
Avatar utente
Enzox
Messaggi: 514
Iscritto il: 14 gen 2016, 20:57

Re: Riparazione serrature porte

Messaggio da leggere da Enzox »

albert ha scritto: 06 gen 2021, 21:55 Il motorino è a 12V. Con i dati impressi sul corpo ( marca e sigle varie) ero riuscito a trovarlo su internet. Fabbricazione cinese e possibilità di fornitura
solo per centinaia di pezzi. Il prezzo cadauno era veramente ridicolo. Non ricordo bene, ma comunque era molto al di sotto di 1 Euro/cad. Per questo mi arrabbio non poco quando vedo che per un particolare di pochi centesimi occorre sostituire tutto un complessivo che ti fanno pagare decine di Euro, non dando nemmeno la possibilità di cambiare solo il particolare danneggiato. Oltre al fatto che non si trovano più nemmeno i ricambi completi. Per chi ha la Kappa i tempi si fanno sempre più duri.
Puoi mettere qualche foto del motorino? Ho un contatto che forse me li fa trovare a poco prezzo ed eventualmente te lo spedisco. Nei miei non c'era stampato nulla...
K 2.0 LS '97 - Delta HF turbo '92
Immagine Immagine
albert
Messaggi: 10
Iscritto il: 23 lug 2009, 21:15

Re: Riparazione serrature porte

Messaggio da leggere da albert »

Vedrò di recuperarlo al più presto. Dal vecchio motorino occorre recuperare il pignone dentato da applicare al nuovo in quanto in genere i motorini vengono forniti senza. Ma per chi fa certi lavori questo è sicuramente il problema minore!
albert
Messaggi: 10
Iscritto il: 23 lug 2009, 21:15

Re: Riparazione serrature porte

Messaggio da leggere da albert »

Faccio seguito alla risposta di ieri:

La marca del motorino è: MABUCHI MOTOR senza altre sigle.

Da una ricerca fatta dopo 4 anni ho trovato su ebay: MABUCHI MOTOR FC-280 SC 12V
FC-280 SC 9T
più altri sempre per utilizzo attuatori specchietti elettrici e serrature. Le dimensioni corrispondono a quelle del motorino originale ed hanno anche il pignone dentato.
I prezzi variano ma sono sempre dell'ordine di pochi Euro.
Spero di esserti stato utile
Avatar utente
Enzox
Messaggi: 514
Iscritto il: 14 gen 2016, 20:57

Re: Riparazione serrature porte

Messaggio da leggere da Enzox »

albert ha scritto: 07 gen 2021, 14:41 Faccio seguito alla risposta di ieri:

La marca del motorino è: MABUCHI MOTOR senza altre sigle.

Da una ricerca fatta dopo 4 anni ho trovato su ebay: MABUCHI MOTOR FC-280 SC 12V
FC-280 SC 9T
più altri sempre per utilizzo attuatori specchietti elettrici e serrature. Le dimensioni corrispondono a quelle del motorino originale ed hanno anche il pignone dentato.
I prezzi variano ma sono sempre dell'ordine di pochi Euro.
Spero di esserti stato utile
Ciao Albert. Allora, il mio amico non ne ha disponibili però ho preso anche io le misure e sembra che si trovi facilmente su internet. Adesso ne ordino una coppia su Aliexpress, totale 10e spediti ma arriveranno in 40 giorni circa. Vi terrò aggiornati.
K 2.0 LS '97 - Delta HF turbo '92
Immagine Immagine
Avatar utente
Enzox
Messaggi: 514
Iscritto il: 14 gen 2016, 20:57

Re: Riparazione serrature porte

Messaggio da leggere da Enzox »

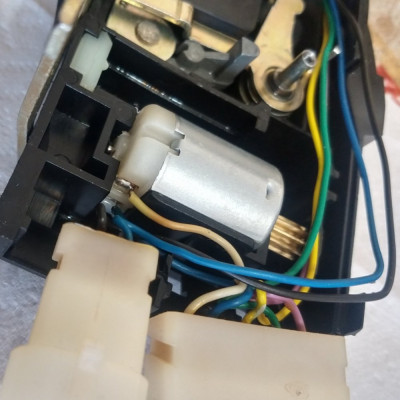

Motorino arrivato e montato:
https://a.aliexpress.com/_uwAtZB
Costo di due motorini inclusa spedizione: totale 9 euro.

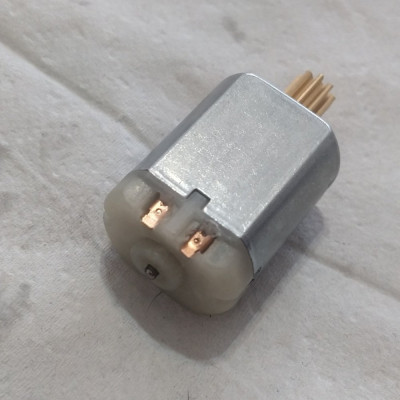

Questo è il motorino nuovo, completo del suo pignone a 9 denti:

I due contatti erano coperti dalla plastica che io ho tagliato con un ferretto caldo:

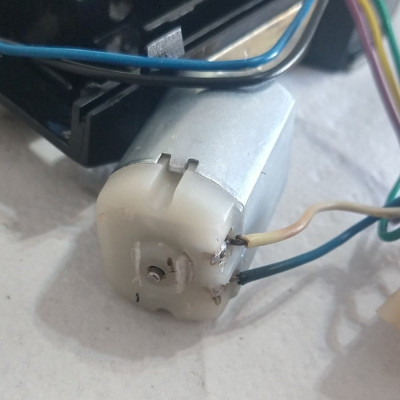

I fili dopo la saldatura. Notare che nella protuberanza cilindrica posteriore, dove si vede l'asse del rotore, va tagliato mezzo millimetro a dx e sx altrimenti non entra nella sede ad asola:

Per ingrassare tutti i meccanismi ho visto che il grasso siliconico è troppo fluido e cola. Quindi per ingrassare ho fatto un mix di grasso per cuscinetti NLGI3 e grasso siliconico, in questo modo resta filante ma non cola, inoltre la parte siliconica lo rende perfetto per la plastica ed evita che si secchi.
Ultima modifica di Enzox il 24 feb 2021, 17:47, modificato 4 volte in totale.
K 2.0 LS '97 - Delta HF turbo '92
Immagine Immagine
albert
Messaggi: 10
Iscritto il: 23 lug 2009, 21:15

Re: Riparazione serrature porte

Messaggio da leggere da albert »

Bravo! Lavoro fatto a regola d'arte. Complimenti.
Avatar utente
Enzox
Messaggi: 514
Iscritto il: 14 gen 2016, 20:57

Re: Riparazione serrature porte

Messaggio da leggere da Enzox »

Consiglio anche di inserire due spessori (vanno bene in plastica) da circa 0,5mm come in foto per evitare che stringendo le due viti si vada a bloccare il movimento del meccanismo:

Aggiungo piedinatura connettori sulla serratura:

Codice: Seleziona tutto

PIN SPINETTA GRANDE (- - - -,-)
                     5 4 3 2 1
1: COM
2: NC interruttore primo scatto (plafoniera accesa)
3: NC interruttore secondo scatto (segnalazione porta aperta)
4: motorino
5: motorino


PIN SPINETTA PICCOLA (-'-) (per serrature anteriori)
                      2 1
1: NO interruttore posizione sicura (sicura tolta)
2: NC interruttore posizione sicura (sicura tolta)
